大屏幕拼接墻將是商顯行業的未來發展趨勢

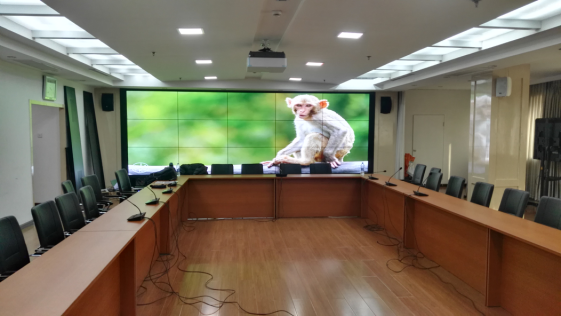

目前，大屏幕液晶拼接墻系統已廣泛應用于展覽會館、運動場館、新聞中心、電視臺演播廳、氣象臺、火車站、機場、娛樂廣場、軍隊作戰指揮中心、交通指揮系統、公安110指揮系統、電力調度、防汛調度、購物中心、銀行、戶外廣告等。由于每個行業情況不同，應用的方式各有特點。另外，不同類型的大屏幕拼接墻也都具備各自不同的優勢，同時也有各自的特定需求環境。因此，應用發展中伴隨著產品的發展，未來大屏幕拼接墻方向發展如何，都與應用密切相關。

多元化發展

各種類型的大屏幕拼接墻是不同的技術在進行競賽。可以看到，在小尺寸監控方面LCD液晶拼接墻將成為未來的主流，大尺寸方面DLP仍是以后的發展方向。

DLP背投式拼接墻雖存在尺寸大、壽命短等缺陷，但因其拼縫小、視覺效果好等優勢，仍占目前的主要市場。此外，DLP的發展時間較久，推廣幅度也較大，雖在大范圍使用過程中暴露一些弊端，但DLP廠家也在逐步提高技術，盡量將DLP箱體做大、做薄，同時使得拼縫更小，從而實現畫面一體化。

DLP占據半壁江山，LCD為后起之秀。拼接系統的顯示單元按其工作原理可分許多類型，比較常見的有：CRT（陰極射線管）、LCD（液晶）、PDP（等離子）、DLP（背投）等。縱觀顯示單元的當今局勢，CRT由紅極一時走向末落，早已成明日黃花；DLP背投拼接系統目前為主流產品，占據著大半壁江山；近為后起之秀的LCD，近年來發展速度明顯。

技術的發展，需求的提高，使得CRT早已不能滿足用戶的需要，目前已基本退出市場。DLP具有圖像清晰度、亮度、色彩、可視角度的特點，在目前仍是市場上應用最多的一種技術。另外，由于DLP拼接幕墻使用投影方式，因此其拼接縫隙可以做得很小（3-5mm），但由于其畫面亮度的不均勻性，導致整幅畫面在拼接邊緣亮度較低，而每個單元中心部分亮度較高，因此在一定程度上也影響了拼接幕墻的觀感。

LCD拼接幕墻采用液晶屏作為拼接單元，是繼CRT幕墻、DLP幕墻、PDP幕墻之后出現的一種幕墻技術，其高達5~8萬小時的使用壽命、具有質量穩定、維護費用低的特點，如果對拼縫沒有非常嚴格要求，LCD可以稱得上是目前最具性價比的幕墻。從目前國內外使用情況來看，所有高端幕墻系統均已采用LCD拼接幕墻，隨著技術的進一步成熟，LCD幕墻未來的市場很被看好。

未來的大屏幕拼接墻還將實現網絡化，而功能也會進一步增強，其不僅可以進行終端顯示，也可增加某些實用功能，以實現增值。而最重要的是可以實現家庭消費化。

更完整、更完美

一幅完美的畫面總會給人不同凡響的視覺。目前不管是大規模背投大屏幕拼接，還是液晶拼接等系統，屏幕間的縫隙總不能令到人們滿意。目前，絕大多數的大規模背投拼接顯示系統都是有縫拼接，沒有真正意義上的無縫拼接系統，另外，能夠做到多列多行的廠家少之又少；所以如何實現真正意義上的大規模背投拼接顯示系統的無縫拼接，把拼接成的系統畫面做得更完整、更完美依舊是廠商們精益求精的追求。

目前一種無縫邊緣拼接顯示技術，正逐步成為適應這一追求的一種解決方法。據悉，在融合拼接采用整幅屏幕，消除了傳統拼接存在的屏幕間的物理縫隙，從而使得屏幕顯示圖像整幅保持完整。

隨著大屏幕拼接墻應用的更為廣泛，拼接技術也在不斷地提升著，但是由于PCI總線帶寬不足，已經成為困擾整個大屏幕拼接系統向大規模方向發展的一個關鍵問題。以81個顯示單元的系統為例來分析PCI總線帶寬的瓶頸問題：經計算，理想狀態下從內存經PCI傳輸并顯示一幀圖像（243M數據）所花的時間要1.84秒，而實際運行時其它軟件的影響、設備中斷、硬盤訪問速度和內存數量等因素常會大大增加圖像數據傳輸時間，或使圖像數據傳輸時出現難以容忍的抖動效果。可以看出，受到PCI總線帶寬的限制，傳統處理器根本無法完成正常驅動81個顯示屏的能力。

嵌入式拼接方式為大勢所趨

目前市面上的大屏幕拼接墻基本上有三種不同的拼接方式：一是PCI插卡式；二是外拖拼接控制器方式；三是嵌入式。

PCI插卡式的工作原理是通過工控機，利用一塊多屏拼接卡，先將一個完整的視頻圖像分割成MХN個子視頻信號，再將這些子視頻信號分別傳送給拼接幕墻上的各個對應單元，實現大屏幕顯示的目的。但是由于工控機的計算能力有限，目前一臺性能最好的工控機也只能實現4Х4的拼接，限制了拼接的單元數。

外拖拼接控制器又可以稱為大屏幕拼接器、電視墻控制器或電視墻拼接器，其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成一個大屏幕。它可以支持多種視頻設備的同時接入，達到拼接幕墻的功能要求。之所以稱為外拖，是因為這類拼接幕墻分為兩個獨立的部分，一部分是顯示部分，這可以由普通的背投單元如背投電視機組成；另一部分是這臺拼接控制器，它的功能是實現多個物理輸出組合成一個分辨率疊加后的顯示輸出，使屏幕顯示一幅圖畫。

這種拼接控制器實現方法各異，它可以采用嵌入式，也可以采用插卡式，或者兩種均有。簡單地說，它像是畫面分割器，只不過是將之放大后分割而已，所以它一般安裝方便，接線也相對簡單，也沒有很多模塊設備等優點；但缺點也是很明顯的，例如一旦其中某一路發生故障時，很難檢修；各個單元之間色調，行場相位等很難調整，圖像質量差等。

嵌入式拼接幕墻的工作原理是各個拼接單元擁有獨立的視頻處理模塊，通過矩陣將完整的信號輸送到各個單元，并各自進行視頻處理，分割出自己應該顯示的那一部分，并將這一部分信號放大后顯示，實現大屏幕拼接顯示的目的。由于是各自處理，所以拼接的單元數理論上可以是無限的。

因此，PCI插卡式拼接與嵌入式拼接的基本區別在于前者將母信號分割后，必須把每一個子信號都進行放大處理，而后者只將自己應該顯示的那一部分進行放大處理，因此前者的運算量大，分辨率由計算機及對應的PCI卡決定；后者運算量小，分辨率由自身嵌入式處理模塊決定。

另外，嵌入式拼接的特點還包括：

易于使用：由于它的軟件是專門為產品開發的，用戶一般無須培訓便能夠很好的使用。

系統穩定性高：不會受到來自網絡或者計算機系統的各種病毒之類的干擾，因為它的軟件是固化在FLASH中的，不可更改。

系統啟動速度快：非嵌入式系統一般就要建筑在Unix或WINDOWS上，才能實現它的功能，這樣系統就必須先啟動這些之后才能運行拼接方面的程序，整機啟動要慢很多。

成本低：嵌入式系統的軟件必須自己開發，非嵌入式系統需要購買WINDOWS等操作系統，價格不菲

體積小，結構緊湊：正是由于嵌入式拼接具備以上這些優勢，所以雖然目前市場上應用還是以比較傳統的PCI插卡式拼接為主，做這方面的產家也比較多，但是未來還是會朝嵌入式拼接發展。

針對這個問題，目前已有廠家提出了一些解決辦法：

分布式主從處理器結構技術

含有分布式主從處理器技術的系統，具有全屏幕高分辨率單一邏輯屏的顯示能力，并具有多用戶靈活分區應用的功能，無論是單一邏輯屏應用還是分區應用，均可實現快速同步顯示。目前采用該技術的背投拼接顯示系統，其最大分辨率達到100M像素（一億像素）以上，而顯示速度相當于普通16通道多屏處理器系統的顯示速度。
