礦業安全防范 智能不得不提

前言導讀：

煤業安全一直是大家關注的問題，雖然，在國家行業標準的建立的大背景之下我國的礦業安全事故得到了有效的解決，事故的頻繁率和死亡人數持續下降。具相關統計報表分析，2010年比“十五”末的2005年，事故人數下降59%，重特大事故起數下降58.6%，煤礦生產萬噸死亡率下降73%。更可喜的是2011年以來事故死亡人數同比下降35%。總體礦業事故2011減少了10%以上。但是由于我國安防事業起步較晚的問題的存在，從總體上分析來看我國礦業發展和所付出的代價來看總體還是比較令人擔憂的。尤其是我國的煤礦行業形勢較為嚴重，從從2002年到2010年，全中國煤礦死亡41657個人，死亡率每百萬噸0.51個人，隨著我國經濟持續發展，用煤量的大幅的增加，礦業安全的防范不得不讓我們深思，不得不引起關注。如何運用科技的手段確保煤礦的安全生產成為了我們共同急需解決的問題。

雅迅達智能煤礦安防系統工作原理分析：

  大屏幕顯示系統需要提供各種信息，及時將重要信息傳達到相關平臺。因此大屏幕系統（液晶拼接單元和圖像拼接處理器兩部分）應能滿足較長時間不間斷運行的需求。系統的運行必須穩定可靠，平均無故障工作時間長。雅迅達公司的AK8YX-F系列液晶拼接單元。該產品是根據智能煤礦安防系統需求用戶專門設計的。AK8YX-F系列液晶拼接單元采用原裝三星DID液晶面板、高清晰度數碼顯示技術、窄邊拼接技術、多屏圖像處理技術、信號切換技術等的應用綜合為一體，形成一個擁有高清晰度、高穩定性、高智能化控制、操作方便。整個拼接大屏幕性能穩定，運行可靠，滿足控制、監控、調度等行業連續生產的要求，系統能全年1周7天，1天24小時不間斷開機；即一般所說的365x7x24模式。

優秀的產品，也應該有個合理的價格，使其客戶能真正體驗性價比。合理的性價比是該產品在設計中考慮的另一重要內容。因此，所選用的設備在兼顧良好性能的基礎上也要考慮經濟性，除考慮系統總體造價外，還應當考慮系統長期運行成本。目前市面上也有等離子（PDP）的拼接大屏幕，但其價格較高，42寸單屏的價格高達十多萬，并且由于存在等離子灼傷問題，也不適宜在一些顯示靜態圖像（安防、道路交通、港口碼頭等）的場合使用，總體性價比低。而DLP電視墻價格比較高，每塊屏一年光燈泡的更換費用就高達幾千塊，一個大屏幕加起少則幾萬，多則十幾萬，幾年下來，其費用驚人。

雅迅達公司的46寸DID液晶拼接單元，以其優異的性能，合理的價格在國內外受到了廣泛的歡迎。其高達8萬小時以上的使用壽命，質量穩定，維護費用低，是明智的不二選擇。我們的產品可以隨著整個系統的擴容而增加相應的設備，不需要更換整個系統，有效地降低了系統運行中的維護費用。能滿足任何視頻、VGA、DVI、HDMI、YPbPr等信號顯示。

過硬的技術保障，才是客戶真正需求的產品。所以雅迅達公司的46寸DID液晶拼接單元的系統結構采用先進的、開放的體系結構，整個系統能體現當今音、視頻多媒體技術的發展水平，具有前瞻性和完整性。在平板顯示領域，雅迅達公司的46寸DID液晶拼接單元具有絕對的優勢。并從以往的小尺寸向大尺寸發展，全面領先其它平面顯示技術。雅迅達公司所推出的AK8YX-F系列液晶拼接單元是當今世界上最新技術的液晶顯示屏，是工業用的專業液晶屏。 所顯示的高速動態畫面流暢、自然。這些優點賦予了雅迅達液晶顯示屏在大屏幕顯示領域無可比擬的優越性。

圖像顯示是液晶大屏存在的最基本的元素。由于要顯示多種信息信號，因此在整個大屏設計時充分考慮操作的靈活性，通過控制軟件使得信息可以根據需要靈活切換、靈活地以任意大小在任意位置顯示。能滿足任何視頻、VGA、DVI、HDMI、YPbPr等信號顯示。既可以根據預先設定的規則自動設置，也可以在某些情況下手動操作顯示特定的信息。

雅迅達（山西某煤礦安防監控系統）方案
系統概況

性能指標

工作溫度：0℃-65℃

工作濕度：相對濕度小于95%

功    耗：≤300W，視屏的型號和大小而定

電源電壓：100V AC-240V AC

復合視頻制式：PAL、NTSC、

復合視頻峰值：1Vp-p

控制方式：RS-232（RJ45）

VGA輸入：VGA.UXGA.WUXGA

屏分辨率支持：WUXGA（1920*1200）以下兼容，10bit

電源：支持55寸以下LCD屏,通過選配電源模塊可以支持55”以上LCD屏

產品防護功能

散熱處理，AK8YX-F系列產品采用內循環散熱裝置，外面加溫控散熱風扇處理，當機內部溫度達到55度或高于55度時散熱風扇起動，面板上的指示燈變紅色。當機器內部溫度低于45度以下時風扇停止，面板上的指示燈是正常開機的綠色。從而起到對機器的壽命和高溫下的正常工作。

防塵處理，AK8YX-F系列產品采用內部分層全屏蔽式，外加防塵過濾網裝置，從而起到對機器內部的清潔干凈，機內零配件的壽命的保護。

防雷參數

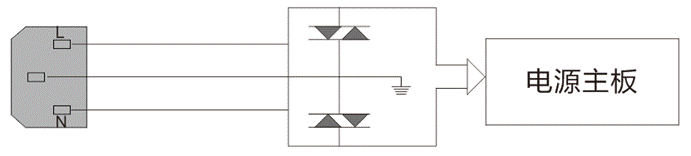

1 電源輸入端，當電源線L或N輸入端電壓高于500V-600V以上時，防雷裝置起動，防雷管對地導通，輸入的高電壓對地瞬間短路，從而保護電源輸入后面的設備、零件的安全。使本機器能在多雷電地區和極端天氣下的正常工作

示意圖如下

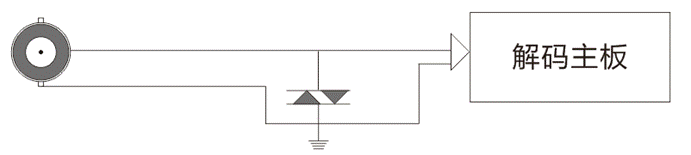

2 室外信號輸入端，當外接輸入的視頻信號端BNC接口的電壓高于300-400V以上時，防雷裝置起動，防雷管對地導通，輸入的高電壓對地瞬間短路，從而保護信號端輸入后面的主芯片、零件的安全。使本機器能在多雷電地區和極端天氣下的正常工作。

示意圖如下

產品介紹

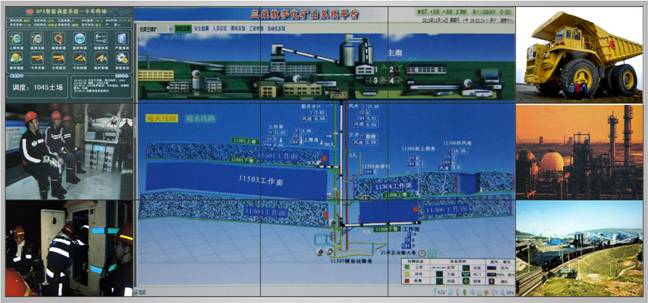

1 效果圖

2 產品主要規格

2.1產品主要功能

• 全硬件構架，無CPU和操作系統；
• 多總線并行處理，處理功能強大；
• 啟動時間小于5秒鐘，啟動迅速；
• 無病毒感染風險，安全性好；
• 集成多路視頻信號源種類：VGA、HDMI、Y/Pb/Pr、CVBS。
• 復合視頻可以環出。
• 內嵌3D視頻亮色分離電路單元,
• 內嵌3D逐行處理及幀頻歸一轉化電路單元,
• 內嵌3D數字信號降噪單元,
• 單元可支持驅動到1920x1080的液晶屏幕
• RS-232串口遠程控制
• 可全天24小時持續工作；
• 操作方便，配合軟件可以靈活的對系統進行操作。

2.2 隨機配件

• VGA視頻分配器（1進8出）及其電源適配器若干。
• VGA屏蔽線若干
• 視頻連接線若干
• YpbPr視頻分配器若干
• YpbPr連接線若干
• 串口RS-232連接線若干
• 軟件控制平臺
• 使用說明書一份

2.3接口說明

3.連接方式：

3.1.CVBS復合視頻信號連接方式：

外部復合視頻信號源（如DVD）接到“視頻分配器”的輸入端，“視頻分配器”的輸出端分別連接各個拼接器的CVBS輸入端。

3.2.VGA視頻信號連接方式

VGA視頻信號源（如PC）接到“VGA視頻分配器”的輸入端，“VGA視頻分配器”的輸出端分別連接各個拼接器的VGA輸入端。

3.3.YPbPr視頻信號連接方式

外部YPbPr視頻信號源（如DVD）接到“YPbPr視頻分配器”的輸入端，“YPbPr視頻分配器”的輸出端分別連接各個拼接器的YPbPr輸入端。

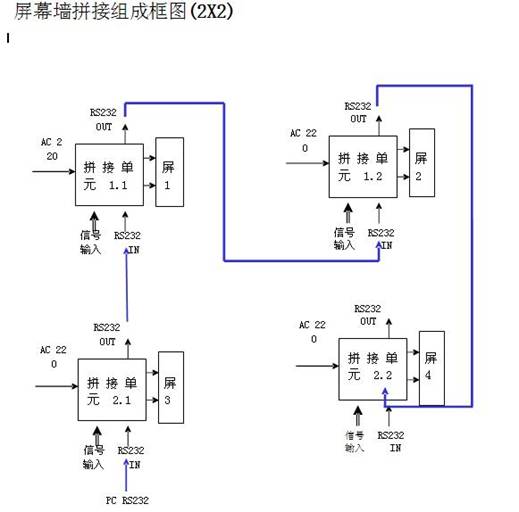

3.5.RS-232連接圖例

煤礦智能視頻監控系統發展

隨著物聯網技術的不斷發展及演變，物聯網技術可通過全方位的智能化感知監測和分析預測預警，網絡化實時控制。可以對人，物，環境，地質情況進行的有效監控時時將數據傳回調度中心，在防范事故方面做到防范于未然。為安全生產監督監察提供創新性的管理手段和方法，提高企業安全生產水平。但是在設計建設過程中我們應該根據煤礦的實際情況，進行全面規劃，總體設計。力求保證煤礦視頻監控系統的可靠、先進、實用、安全、易擴展、易維護和高性價比”等后期預置問題。
